Y Canllaw Peirianneg Diffiniol i Gyplu'n Uniongyrchol Chwythwyr Gwreiddiau

1. Chwythwyr Gwreiddiau Cyplu Uniongyrchol: Cysyniad Craidd

2. Mecaneg Dadleoliad Rotari Uniongyrchol-Cypledig

3. Manteision Perfformiad Dros Systemau a yrrir gan Wregys

4. Gosod ac Aliniad: Manwl ar gyfer Hirhoedledd

5. Protocolau Cynnal a Chadw ar gyfer Unedau Gyriant Uniongyrchol

6. Cymwysiadau Diwydiannol Hanfodol

7. Manylebau Technegol Allweddol a Chanllaw Dethol

8. Cwestiynau Cyffredin (FAQ)

1. Chwythwyr Gwreiddiau Cyplu Uniongyrchol: Cysyniad Craidd

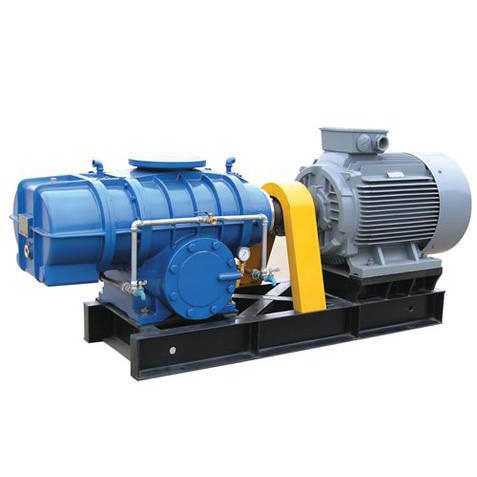

Wrth wraidd prosesau diwydiannol di-rif, o drin dŵr gwastraff i gludo niwmatig, mae technoleg gadarnChwythwyr Gwreiddiau Cyplu Uniongyrchol. Yn wahanol i ddewisiadau amgen sy'n cael eu gyrru gan wregys, mae'r unedau hyn yn cynnwys cyswllt mecanyddol uniongyrchol rhwng y modur a'r siafft chwythwr trwy gyplydd. Mae'r gwahaniaeth hwn sy'n ymddangos yn syml yn rhoi buddion dwys o ran effeithlonrwydd, gwydnwch a sefydlogrwydd gweithredol. Trwy ddileu'r gwregys, mae'r system yn dileu pwynt cyffredin o draul a cholli egni, gan wneud Chwythwyr Gwreiddiau Coupling Uniongyrchol yn ddewis a ffefrir ar gyfer cymwysiadau dyletswydd barhaus lle mae dibynadwyedd yn hollbwysig.

Mae'r cyfluniad uniongyrchol hwn yn sicrhau bod cyflymder cylchdroi'r modur yn cael ei drosglwyddo'n union i'r impelwyr, gan ddarparu llif aer sefydlog, di-guriad sy'n hanfodol ar gyfer prosesau fel awyru mewn triniaeth fiolegol neu gludo deunydd mewn gweithfeydd sment. Mae'r athroniaeth ddylunio yn canolbwyntio ar y golled fecanyddol fach iawn a'r amser mwyaf posibl, a dyna pam mae diwydiannau â phroffiliau gweithredol heriol yn mabwysiadu'r dull gyrru hwn yn gynyddol dros systemau gwregys traddodiadol.

2. Mecaneg Dadleoli Rotari Uniongyrchol-Cypledig

Chwythwyr Gwreiddiau Cyplu Uniongyrcholgweithredu ar yr egwyddor dadleoli cadarnhaol, gan ddefnyddio rotorau dwy neu dair llabed sy'n cylchdroi i gyfeiriadau gwahanol o fewn casin wedi'i beiriannu'n fanwl gywir. Mae'r cyplu uniongyrchol yn sicrhau bod y rotorau hyn yn cynnal cydamseriad union, wedi'i yrru gan gerau amseru sy'n atal cyswllt metel-i-fetel. Wrth i'r llabedau gylchdroi, maen nhw'n dal cyfaint sefydlog o aer yn y porthladd derbyn ac yn ei gludo i'r ochr ollwng, lle mae'n cael ei ddiarddel yn erbyn pwysau'r system.

Mae'r fantais fecanyddol allweddol yn gorwedd yn y cyplydd ei hun. Mae cyplydd hyblyg, sy'n aml yn arddull clo tapr, yn cysylltu'r siafft modur i'r siafft chwythwr, gan ddarparu ar gyfer mân gamliniadau wrth drosglwyddo trorym yn effeithlon. Mae'r gyriant uniongyrchol hwn yn dileu'r llithriad sy'n gynhenid ​​​​mewn systemau gwregys, gan sicrhau bod y chwythwr yn gweithredu'n union ar ei gyflymder a ddyluniwyd, sy'n cyfateb yn uniongyrchol i gyfradd llif cyfeintiol gwarantedig. Mae'r nodwedd hon yn hanfodol ar gyfer prosesau sy'n gofyn am gyflenwad aer cyson â mesurydd, megis mewn dosio cemegol neu adweithyddion gwely hylifedig.

3. Manteision Perfformiad Dros Systemau a yrrir gan Belt

Wrth werthuso Chwythwyr Gwreiddiau Coupling Direct yn erbyn cymheiriaid sy'n cael eu gyrru gan wregys, mae sawl gwahaniaethwr perfformiad yn dod i'r amlwg. Yn gyntaf, mae'r cyplu uniongyrchol yn dileu tensiwn a gwisgo gwregys, sydd nid yn unig yn lleihau amlder cynnal a chadw ond hefyd yn atal colli effeithlonrwydd yn raddol wrth i wregysau ymestyn dros amser. Yn ail, mae absenoldeb cynulliad gwregys a phwli yn lleihau ôl troed a phwysau cyffredinol yr uned, gan symleiddio gosod ac integreiddio i gynlluniau planhigion cryno.

At hynny, mae systemau gyrru uniongyrchol yn dangos lefelau dirgryniad is ac yn gweithredu'n fwy tawel, gan gyfrannu at amgylchedd gwaith mwy diogel a mwy cyfforddus. Mae'r cymhlethdod mecanyddol llai yn golygu bod llai o gydrannau'n methu, gan wella dibynadwyedd cyffredinol y system. Mewn cymwysiadau lle mae gofod yn gyfyngedig neu lle mae angen gweithrediad llwyth uchel parhaus, mae cyplu uniongyrchol yn darparu mantais bendant o ran sefydlogrwydd perfformiad ac ystyriaethau cost cylch bywyd.

4. Gosod & Aliniad: Precision ar gyfer Hirhoedledd

Mae'r defnydd llwyddiannus oChwythwyr Gwreiddiau Cyplu Uniongyrcholyn dibynnu ar osod manwl iawn, yn enwedig aliniad siafft. Gall hyd yn oed camlinio bach achosi dirgryniad gormodol, gwisgo dwyn cynamserol, a blinder cyplu. Mae arferion gorau'r diwydiant yn mynnu bod yn rhaid gosod ffit ymyrraeth ar yr haneri cyplu, sy'n aml yn gofyn am wresogi rheoledig, i sicrhau cysylltiad diogel â'r siafftiau.

Mae aliniad priodol yn golygu gwirio gwyriadau gwrthbwyso a gwyriadau onglog. Ar gyfer bywyd gwasanaeth gorau posibl, ni ddylai cyfanswm darlleniad y dangosydd (TIR) ​​ar y canolbwyntiau cyplu fod yn fwy na 0.005 modfedd (0.13 mm), a dylai gwyriad cyfochrog wynebau cyplu fod o fewn 0.001 modfedd (0.03 mm). Yn ogystal, mae'n hanfodol sefydlu'r bwlch echelinol cywir rhwng haneri cyplu i ddarparu ar gyfer ehangu thermol y siafftiau yn ystod y llawdriniaeth, gan atal llwytho byrdwn a allai niweidio cydrannau mewnol y chwythwr. Argymhellir defnyddio cyplydd arddull clo tapr i sicrhau trosglwyddiad trorym cadarnhaol a rhwyddineb tynnu.

5. Protocolau Cynnal a Chadw ar gyfer Unedau Gyriant Uniongyrchol

Er bod angen ymyrraeth llai aml ar Chwythwyr Gwreiddiau Coupling Direct nag unedau a yrrir gan wregys, mae amserlen cynnal a chadw strwythuredig yn hanfodol. Mae'r prif feysydd ffocws yn cynnwys iro'r blwch gêr a'r Bearings, archwilio cyplu, a gwirio aliniad. Mae newidiadau olew rheolaidd gan ddefnyddio'r iraid a argymhellir gan y gwneuthurwr yn atal gwisgo gêr ac yn sicrhau gweithrediad llyfn.

Dylai gwiriadau cyplu cyfnodol gynnwys archwiliad gweledol ar gyfer traul neu graciau, ac ailosod caewyr i werthoedd penodol. Gall monitro dirgryniad fod yn arf cynnal a chadw rhagfynegol, gan ganfod arwyddion cynnar o anghydbwysedd neu gamaliniad. Yn ogystal, bydd sicrhau bod yr hidlydd aer cymeriant yn lân ac yn ddirwystr yn amddiffyn y rotorau rhag difrod gronynnol, gan gynnal yr allbwn aer glân, heb olew sy'n nodwedd o'r chwythwyr hyn.

• Dyddiol:Gwiriwch lefelau olew, gwrandewch am sŵn anarferol, monitro pwysau gollwng a thymheredd.
• Yn fisol:Archwiliwch gyplu ar gyfer traul, gwirio aliniad, hidlydd aer glân.
• Chwarterol:Newid olew gêr, archwilio Bearings, gwirio holl trorym caewyr.
• Yn flynyddol:Ailwampio cynhwysfawr, gan gynnwys mesur clirio rotor ac ailosod sêl.

6. Cymwysiadau Diwydiannol Hanfodol

Mae dyluniad cadarn a pherfformiad dibynadwy Chwythwyr Gwreiddiau Coupling Direct yn eu gwneud yn anhepgor ar draws ystod eang o sectorau. Mewn trin dŵr gwastraff, maent yn darparu awyriad hanfodol ar gyfer treuliad aerobig, gan sicrhau dadansoddiad biolegol o ddeunydd organig. Yn y diwydiant dyframaethu, maent yn cynnal lefelau ocsigen toddedig critigol mewn pyllau a thanciau, gan effeithio'n uniongyrchol ar iechyd a chynnyrch stoc.

Ar gyfer trin deunydd swmp, defnyddir y chwythwyr hyn mewn systemau cludo niwmatig i gludo sment, grawn, plastigau a phowdrau eraill trwy biblinellau. Mae'r llif aer sefydlog, pwysedd uchel yn sicrhau trosglwyddiad deunydd cyson ac effeithlon dros bellteroedd hir. Mae cymwysiadau allweddol eraill yn cynnwys cyflenwad aer hylosgi mewn ffwrneisi, hwb nwy mewn gweithfeydd petrocemegol, a gweithrediadau pecynnu gwactod, gan ddangos amlbwrpasedd y dechnoleg hon ar draws y sbectrwm diwydiannol.

Sectorau Cais Allweddol:Awyru Dŵr Gwastraff · Dyframaethu · Cludo Niwmatig · Diwydiant Sment · Gweithfeydd Pŵer · Prosesu Cemegol · Trin Bio-nwy

7. Manylebau Technegol Allweddol a Chanllaw Dethol

Dewis yr hawlChwythwyr Gwreiddiau Cyplu Uniongyrcholar gyfer cais mae angen dadansoddiad gofalus o gyfradd llif, pwysau, a gofynion pŵer. Mae unedau nodweddiadol yn cynnig cyfraddau llif sy'n amrywio o mor isel â 0.6 m³/munud i dros 120 m³/min, gyda phwysau rhyddhau hyd at 98 kPa. Gall pŵer modur rychwantu o 1.1 kW ar gyfer unedau llai i dros 185 kW ar gyfer modelau diwydiannol ar raddfa fawr.

Wrth nodi chwythwr, ystyriwch y pwysau gwahaniaethol gofynnol, y gyfradd llif a ddymunir ar y pwysau hwnnw, a'r amodau gweithredu amgylchynol. Mae'r dyluniad rotor tair llabed wedi dod yn safon diwydiant ar gyfer ei nodweddion curiad y galon gwell a'i effeithlonrwydd o'i gymharu â chynlluniau dwy llabed hŷn. Mae ymgynghori â chromliniau perfformiad a thaflenni technegol yn hanfodol i sicrhau bod y chwythwr a ddewiswyd yn gweithredu ar ei bwynt effeithlonrwydd gorau posibl, gan ddarparu gwasanaeth dibynadwy ar gyfer y cais arfaethedig.
