Dadansoddiad arbrofol o berfformiad cyfleu niwmatig o dan wahanol raddiannau pwysau

Ynsystemau cludo niwmatig, mae'r graddiant pwysau yn baramedr critigol sy'n disgrifio cyflwr llif nwy a gronynnau solet mewn piblinellau. Mae'n adlewyrchu'n uniongyrchol y defnydd o ynni sy'n ofynnol i oresgyn gwrthiant wrth gyfleu ac mae'n effeithio'n sylweddol ar effeithlonrwydd, sefydlogrwydd a chost-effeithiolrwydd. Felly, mae ymchwil fanwl ar berfformiad system o dan raddiannau pwysau amrywiol yn hanfodol ar gyfer optimeiddio dylunio, gwella effeithlonrwydd gweithredol, lleihau'r defnydd o ynni, a lleihau colli deunydd. Mae'r erthygl hon yn cyflwyno dadansoddiad arbrofol o sut mae amrywiadau graddiant pwysau yn dylanwadu ar berfformiad cyfleu niwmatig.

Hanfodion Graddiant Cludo a Pwysau Niwmatig

Sut mae cyfleu niwmatig yn gweithio

Systemau cludo niwmatigDefnyddiwch offer ffynhonnell aer yn bennaf (e.e., chwythwyr, cywasgwyr) i gynhyrchu llif aer cyflym, gan yrru deunyddiau gronynnog trwy biblinellau caeedig. Yn seiliedig ar gymhareb nwy solid a chyflymder llif, mae cyfleu niwmatig yn cael ei gategoreiddio'n ddau brif fath:

• Cyfleu cyfnod gwanedig: cymhareb nwy solid isel, cyflymder nwy uchel, gronynnau wedi'u hatal mewn llif aer. Yn ddelfrydol ar gyfer trosglwyddo deunydd pellter byr, dwysedd isel.
• Cyfleu cyfnod trwchus: cymhareb nwy solid uchel, cyflymder nwy is, gronynnau'n symud mewn plygiau neu haenau. Yn addas ar gyfer deunyddiau pellter hir, gallu uchel, neu fregus/sgraffiniol.

Graddiant pwysau a'i bwysigrwydd

Mae'r graddiant pwysau (wedi'i fesur yn PA/M neu KPA/M) yn cyfeirio at y newid pwysau fesul hyd piblinell uned. Mewn cyfleu niwmatig, mae'n nodi'r golled egni oherwydd ffrithiant, disgyrchiant a gwrthiant cyflymiad.

Effeithiau allweddol graddiant pwysau:

• Defnydd Ynni: Mae angen mwy o bŵer gan chwythwyr/cywasgwyr ar raddiannau uwch.
• Sefydlogrwydd Llif: Mae'r graddiannau gorau posibl yn sicrhau llif sefydlog (e.e., llif plwg trwchus). Rhy isel → clocsio; Rhy uchel → Gwisgo gormodol ac ynni gwastraff.
• Cyfleu gallu: O fewn ystod benodol, mae cynyddu'r graddiant yn gwella trwybwn deunydd.
• Difrod Deunydd a Phiblinell: Mae graddiannau gormodol yn cynyddu toriad gronynnau a gwisgo piblinellau.

Dulliau Arbrofol a Metrigau Perfformiad

Setup arbrofol

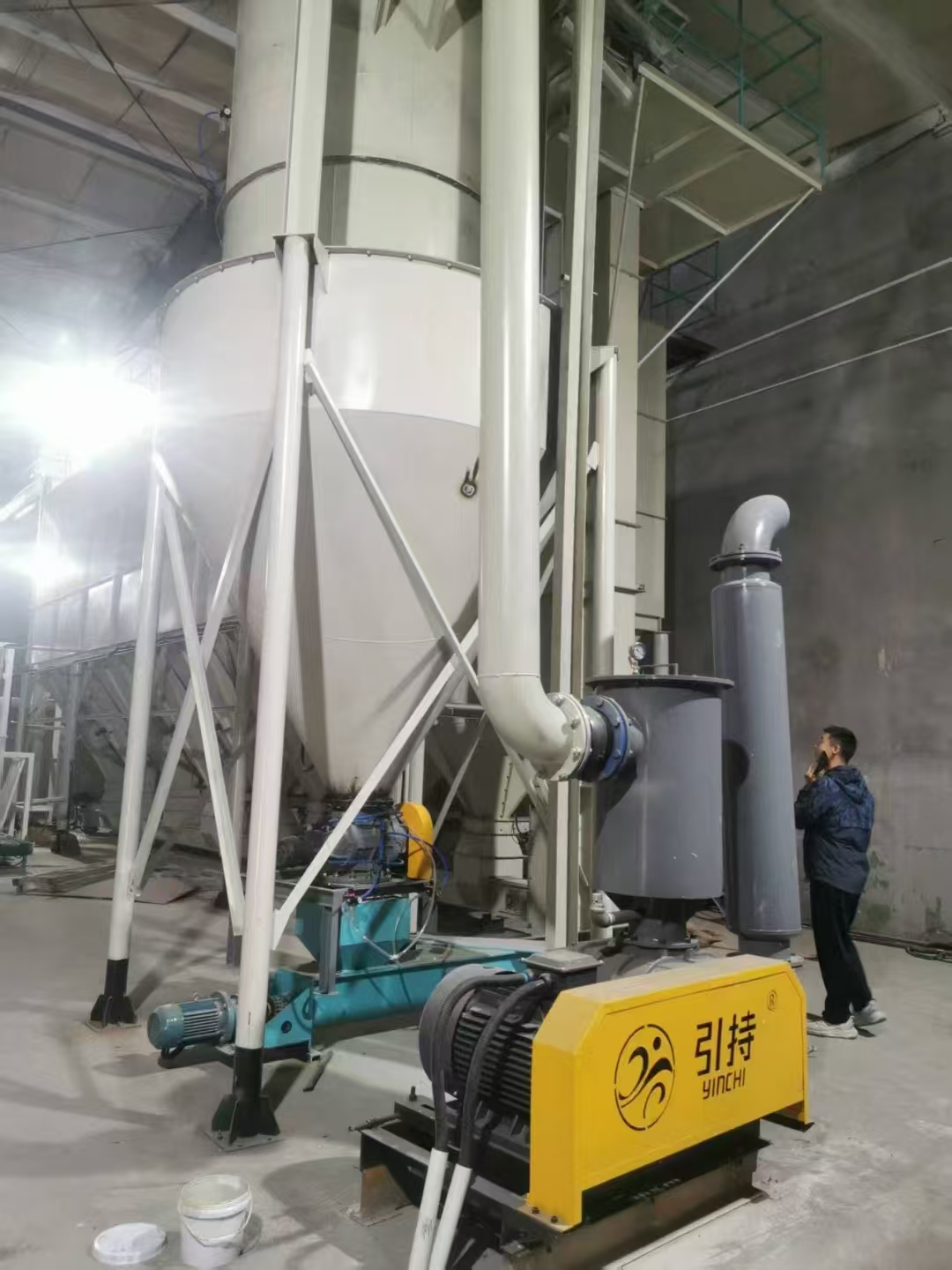

Mae rig prawf cludo niwmatig nodweddiadol yn cynnwys:

1. Cyflenwad aer (chwythwyr, cywasgwyr)
2. System fwydo (porthwyr sgriwiau, falfiau cylchdro)
3. Cludo Piblinell (tryloyw ar gyfer arsylwi llif)
4. Gwahanydd nwy-solet (seiclonau, hidlwyr bagiau)
5. Pwyso a chasglu (mesur trwybwn deunydd)
6. Systemau Synwyryddion a DAQ:

• Transducers Pwysau (Graddiannau Lleol/Byd -eang)
• Mesuryddion llif (cyfaint nwy)
• Mesur Cyflymder (LDV, PIV)
• Synwyryddion Tymheredd

Dangosyddion Perfformiad Allweddol

• Cyfanswm y cwymp pwysau (Δp cyfanswm ) = cyfnod nwy (Δp _{g ) + cyfnod solid (Δp s )}
• Graddiant pwysau (ΔP/L) - Paramedr Craidd (PA/M)
• Cyfradd Llif Màs Solid (M _S ) - kg/s neu t/h
• Cymhareb Nwy Solid (μ) = M _s /m _g
• Defnydd ynni (e) = mewnbwn pŵer / m _s
• Torri gronynnau a chyfraddau gwisgo piblinell

Canfyddiadau Arbrofol Allweddol

1. Graddiant pwysau yn erbyn cyfleu gallu

• Mae cynyddu graddiant (trwy gyflymder nwy uwch/llwytho solet) yn rhoi hwb i drwybwn deunydd, ond yn aflinol.
• Enghraifft: Ar gyfer pelenni plastig 2mm mewn pibell 100mm, cynyddodd codi ΔP/L o 100 i 300 pa/m drwybwn o 0.5 i 2 t/h. Roedd cynnydd pellach yn arwain at enillion gostyngol.

       2. Trawsnewidiadau Cyfundrefn Llif

• Cyfnod Gwanhau: Graddiannau Isel Perygl setlo gronynnau; Mae'r graddiannau gorau posibl yn sicrhau ataliad sefydlog.
• Cyfnod trwchus: Achosodd graddiannau o dan 150 pa/m glocsio; Llif plwg sefydlog 250–350 pa/m; > 450 pa/m plygiau amharu i mewn i lif gwanedig.

       3. Cyfaddawdau Effeithlonrwydd Ynni

• Mae cromlin siâp U yn cysylltu graddiant (ΔP/L) a'r defnydd o ynni (E).
• Enghraifft: Cyflawnodd system pellter hir y defnydd o ynni lleiaf posibl (5 kWh/t) yn ΔP/L = 50 kPa.



       4. Gwisg Deunydd a Phiblinell

• Roedd graddiannau uchel (e.e., 400 o'i gymharu â 200 pa/m) yn dyblu toriad gleiniau gwydr (0.5% → 2.5%) a gwisgo pibellau.

       5. Monitro sefydlogrwydd

• Amrywiadau pwysau (dadansoddiad FFT) ansefydlogrwydd signal (e.e., clocsio risg).

Mewnwelediadau Optimeiddio Peirianneg

1. Dylunio a Dewis: Cydweddu ystodau graddiant i briodweddau materol (dwysedd, sgraffinioldeb) a gofynion pellter/uchder.
2. Tiwnio Gweithredol: Addasu cyfraddau aer/porthiant i gynnal ΔP/L yn y "man melys" ar gyfer effeithlonrwydd.
3. Rheolaeth Smart: Synwyryddion IoT + Dolenni PID wedi'u gyrru gan AI ar gyfer optimeiddio graddiant amser real.
4. Gwisgwch liniaru: Defnyddiwch bibellau wedi'u leinio â serameg neu droadau wedi'u hatgyfnerthu ar gyfer deunyddiau sgraffiniol.
5. Addasiadau Deunydd-Benodol: Ychwanegu cymhorthion llif neu addaswch garwedd pibell i newid anghenion graddiant.

Casgliad a Rhagolwg y Dyfodol

Mae'r dadansoddiad arbrofol hwn yn dangos sut mae graddiannau pwysau yn dylanwadu'n feirniadol ar effeithlonrwydd cyfleu niwmatig, sefydlogrwydd a chost. Mae datblygiadau yn y dyfodol mewn rheolaeth ragfynegol a bwerir gan AI a systemau addasol amser real yn addo optimeiddio ymhellach, gyrru atebion cyfleu diwydiannol mwy gwyrddach, craffach.
